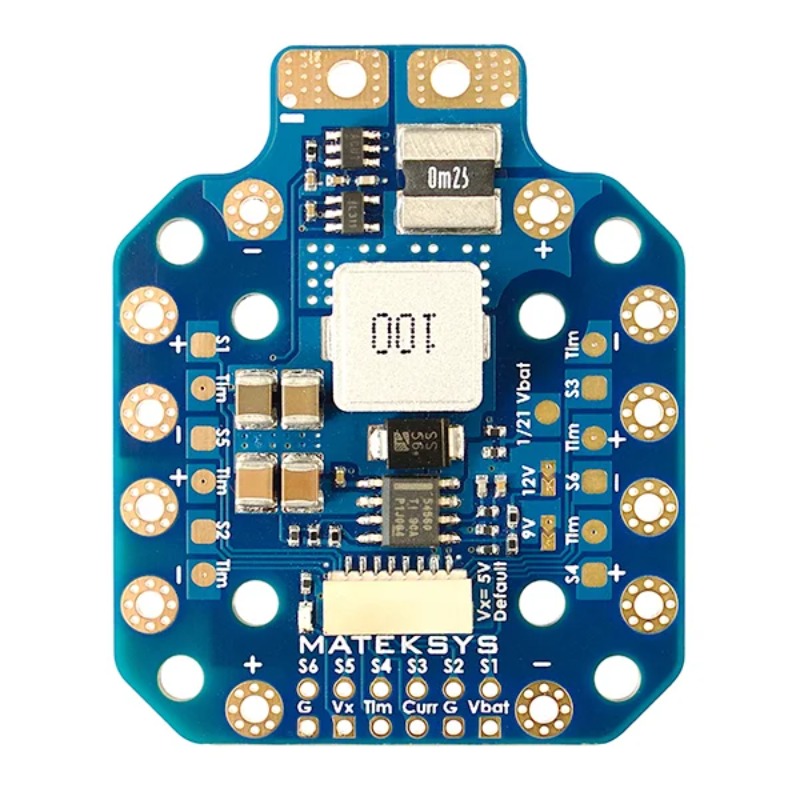

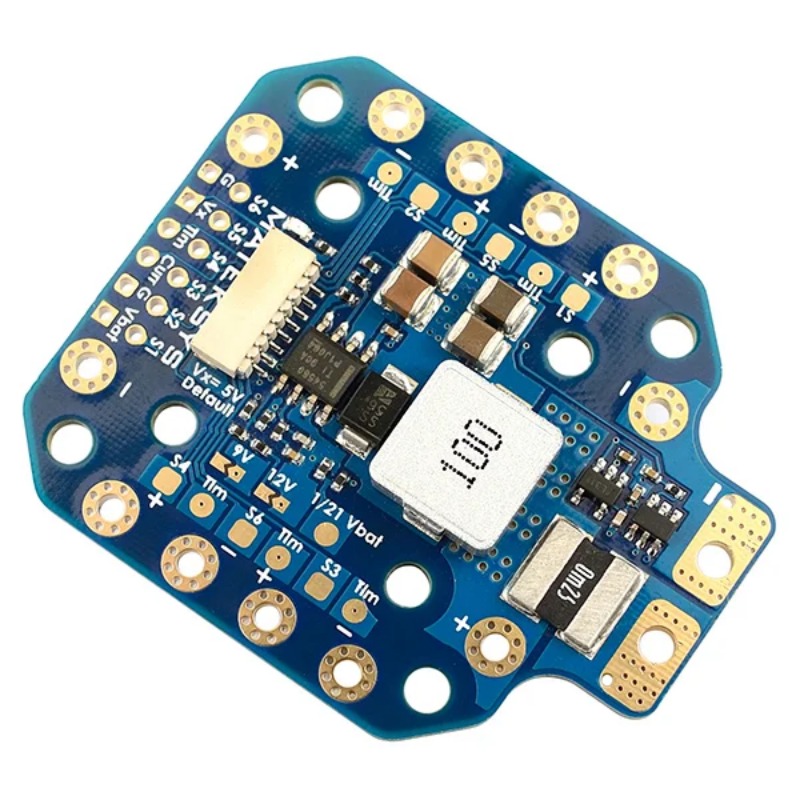

MATEK Mateksys PDB-HEX 12S 6 ~ 60V 2 ~ 12S LiPo saat ini Senor 264A 3.3V ADC untuk RC Drone FPV

PDB-HEX, 12S
Mendukung input DC 6 ~ 60V, regulator 5A dengan output 5V/9V/12V, rasa arus presisi tinggi hingga jangkauan 264A.
Panduan mulai cepat (PDF 13M)

Pdt

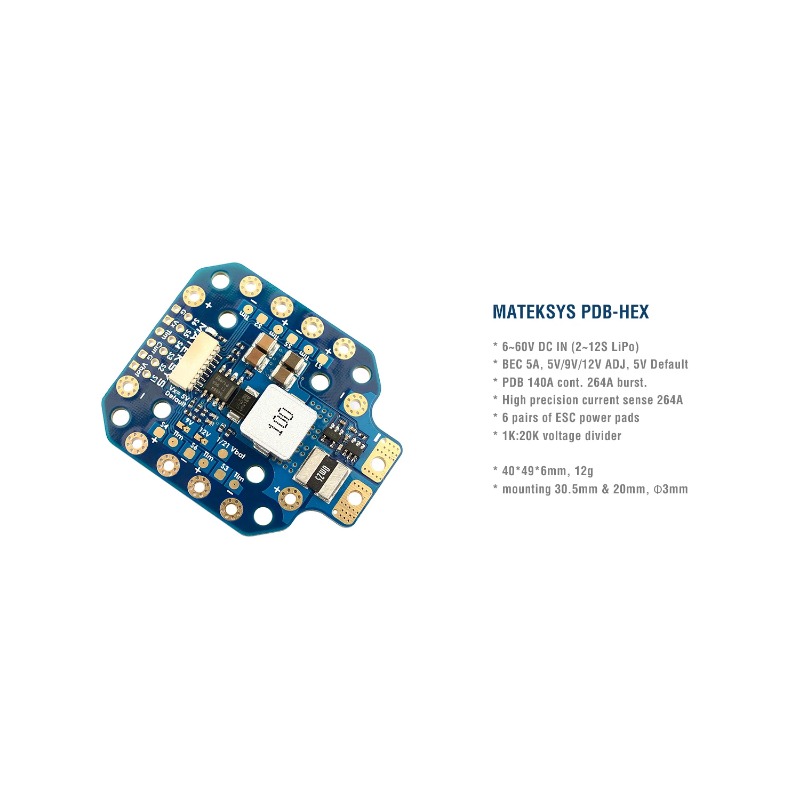

Rentang tegangan Input: 6 ~ 60V (2 ~ 12S LiPo)
Resistor sensor arus/PDT: 140A cont, 264A burst.
Bantalan daya ESC: 60A cont. 100A burst
Bantalan telemetri/sinyal/daya ESC 6x
Senor arus: 264A, 3.3V ADC
Timbangan saat ini 125(INAV/BF), 80 80 (ArduPilot)

Konektor dan bantalan JST-SH-8P
Vbat: voltase baterai
G: tanah
Curr: sinyal saat ini
Tlm: duplikat Tlm pads untuk telemetri ESC
S1/S2/S3/S4/S5/S6: sinyal ESC
Vx: Regulator output

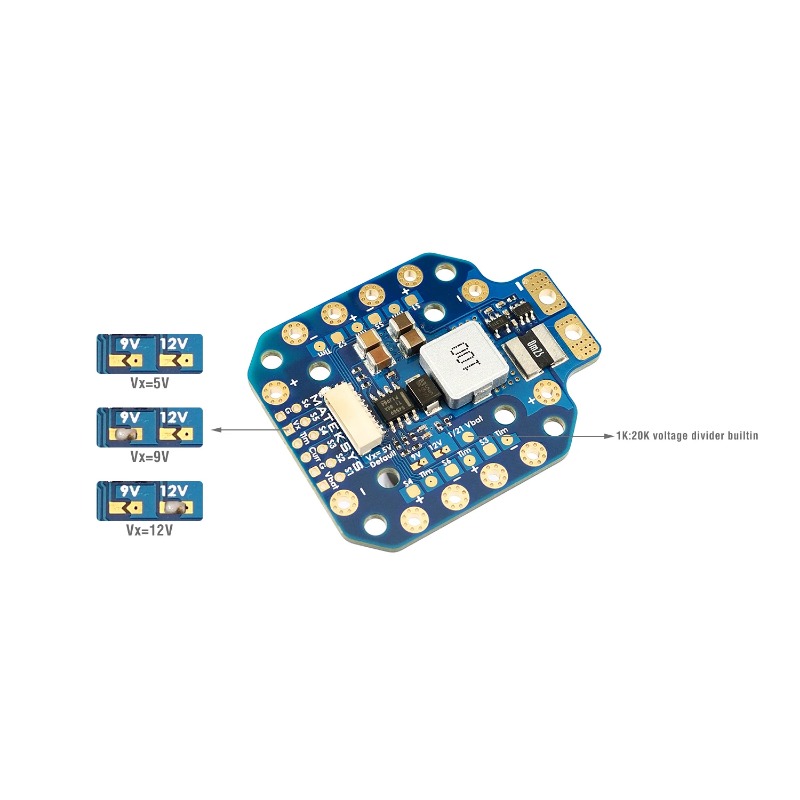

BEC Vx output (5V default)
Vx = 5V secara default, 5 Amps terus menerus
Jumper jembatan 9V, Vx = 9V, 4 AMP terus menerus, maks. 5A
Jumper jembatan 12V, Vx = 12V, 4 AMP terus menerus, maks. 5A
Uji keluaran hubungan arus pendek (1 detik)
Perlindungan arus berlebih & Pemulihan mandiri

Pembagi tegangan
1K: resistor 20K
Keluaran tegangan Vbat 1/21

Fisik

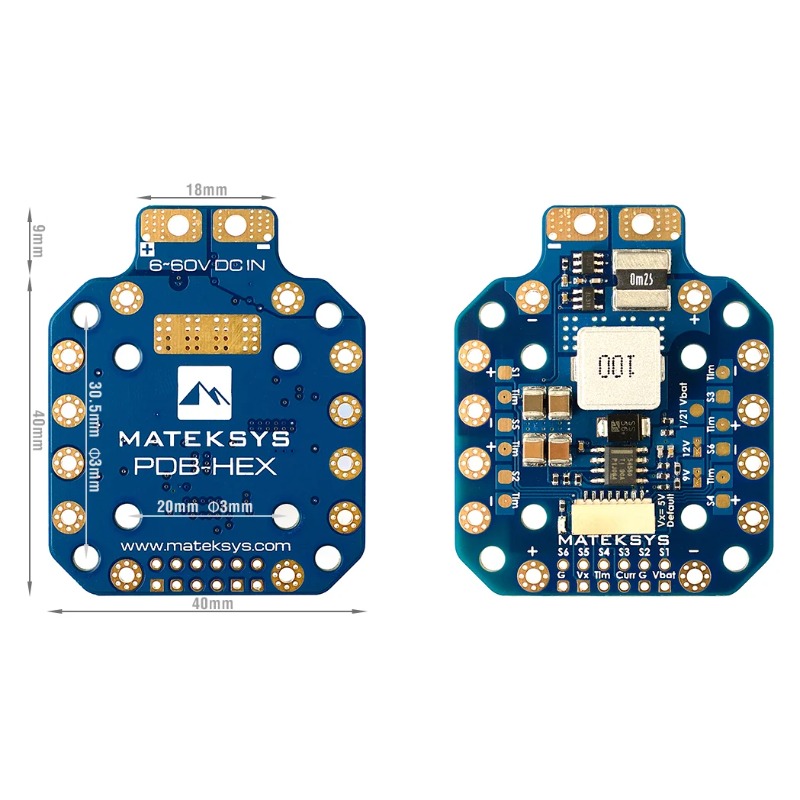

Pemasangan: 30.5x30.5mm, 20x20mm, intrav3mm
Dimensi: 49x40x6mm
Berat: 12g

Termasuk
1x PDB-HEX

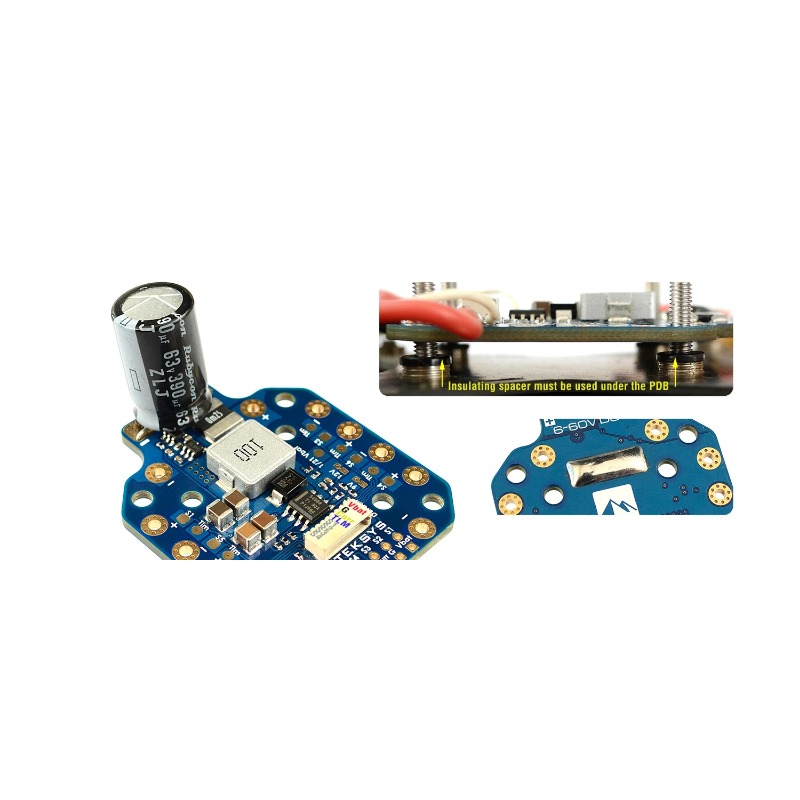

1x Rubycon ZLJ 63V 390uF
1x kabel JST-SH1.0_8pin, 5cm
2x konektor JST-SH1.0_8pin
