100 k-10000 MHz 8GHz tampilan OLED RF power meter V2.0 can

Set stasiun radio Digital nilai redaman daya RF 10W

Attenuator 30db

Deskripsi:

Fitur:

Catatan:

Baterai Lithium Tidak termasuk

Attenuator 10W 30DB tidak termasuk, harus dibeli

Secara terpisah

Deskripsi:

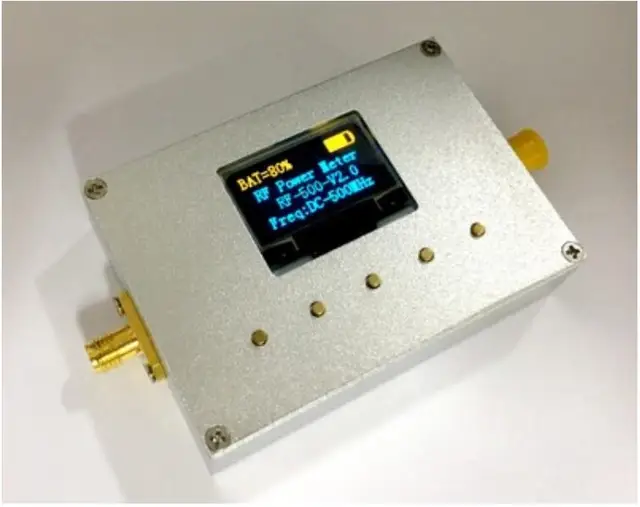

Ini adalah daya RF sederhana portabel biaya rendah berkinerja tinggi

Meter. Produk ini dirancang dengan layar OLED 0.96 "128x64 pixel.

Produk ini menyediakan daya 5V dan dapat diisi daya melalui micro-usb. Ti

Dilengkapi ukuran ringkas, Aplikasi Mudah, kinerja stabil,

Akurasi tinggi, offset preset, rentang dinamis yang luas, dan cepat

Kecepatan pengukuran. Bekerja dengan perangkat lunak kami, pengguna dapat

Konfigurasikan pengukur daya pada ujung PC dan buat perekaman data

(Dengan Tampilan kurva) dan berbagi lebih mudah.

Unduh perangkat lunak & instruksi Host PC:

https://pan.baidu.com/s/1dF6dHo1Password: 18bp

Tonton Video:

https://pan.baidu.com/s/1806w9PlDbSoVgCBy06oGewPassword: iwu3

Aplikasi:

-Kalibrasi Alat RF

-Deteksi dan pemeliharaan peralatan frekuensi radio

-Pengukuran rasio gelombang berdiri dari sirkuit RF (Ditambahkan

Jembatan umpan balik)

-Pengukuran kehilangan kembali sirkuit RF

-Deteksi interferensi antara komunikasi nirkabel

Peralatan

-RSSI (menerima indikasi kekuatan sinyal) dan

Mengirimkan deteksi level daya

-Evaluasi kinerja attenuator langkah

-Keuntungan penguat dan pengukuran redaman jaringan

-Pengukuran daya maju dan tercermin dalam arah

Penyambung

-Pengukuran daya sinyal GSM menggunakan modul GMSK

Parameter lainnya:

-Impedansi Input: 50Ω

-Tegangan bekerja: 5VDC (didukung oleh micro-usb)

-Arus bekerja: <50 mA

-Arus pengisian daya: 500mA

Ukuran 68*48*18mm (panjang X lebar X tinggi)

Sains rasa umum RF:

DB adalah unit hitung murni:

Untuk daya, dB = 10 * lg(A/B).

Untuk tegangan atau arus, dB = 20 * lg(A/B).

DBm mendefinisikan miliwatt (miliwatt). 0 dBm = 1mw;

DBw menjelaskan watt. 0 dBw = 10lg1 w = 10lg1000 mw = 30 dBm.

Secara default, dB selalu mendefinisikan unit daya, yang

Dihitung sebagai 10lg. Tentu, dalam beberapa kasus, sinyal

Kekuatan (amplitudo) dapat digunakan untuk menggambarkan kerja dan daya.

Dalam hal ini, gunakan 20lg sebagai meteran. Ini berlaku untuk keduanya

Bidang kontrol dan bidang pemrosesan sinyal. Untuk

Contoh, terkadang anda dapat melihat ekspresi dBmV.

1. Catu daya: terhubung ke catu daya (sumber sinyal,

Komputer, power bank, dll.) melalui micro-usb.

2. Sakelar daya: di samping port USB. Ubah saklar

Ke kiri untuk menghidupkan, dan mengubahnya ke kanan untuk berbelok

Lepas.

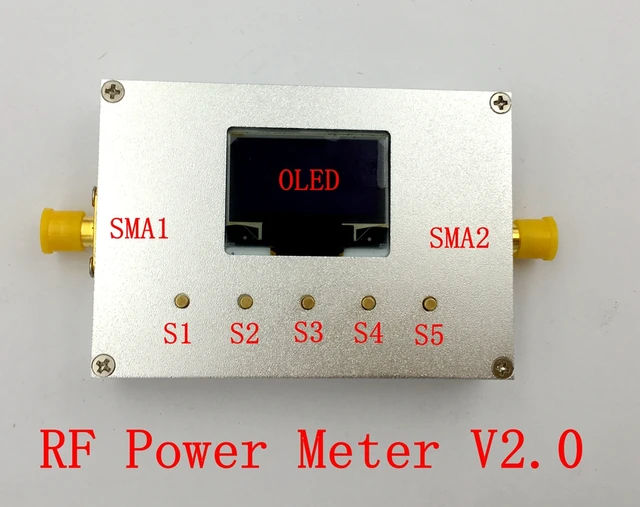

3. Input: sinyal RF terhubung melalui antarmuka sma1.

SMA2 adalah output tegangan deteksi untuk pelanggan

Pembangunan sekunder.

4. Setelah dinyalakan, tekan tombol "S3" (OK) untuk mengonfirmasi Ke

Memulai meteran daya.

5. Tekan S1 untuk mengubah posisi kursor (pindah ke kiri)

Tekan S5 untuk mengubah posisi kursor (bergerak ke kanan)

Tekan S2 untuk mengubah data posisi kursor (plus).

Tekan S4 untuk mengubah data posisi kursor (minus).

Setelah memasuki sistem, kursor menunjukkan bahwa dipilih

Digit. Pada saat ini, tombol naik dan turun dapat mengubah

Nilai dari digit yang dipilih. Saat kursor berada di akhir

(Atau pertama) posisi item yang dipilih, tekan kanan

Tombol (atau kiri) untuk mengganti item yang dipilih. Ketika

Parameter sudah diatur, tekan tombol tengah S3

Lakukan pengaturan secara efektif.

Catatan:

-Untuk informasi selengkapnya tentang cara menghubungkan meteran daya ke PC Anda

Dan perangkat lunak dari host PC, silakan lihat

Petunjuk disebutkan di atas.

-Offset: menyediakan dua jenis ofset, "positif" dan

Negatif Berikut adalah tiga situasi umum yang memerlukan

Preset offsets:

1. Sinyal terlalu besar. Tambahkan attenuator antara Anda

Sumber sinyal dan meteran dayanya. Offset diatur untuk

Nilai redaman perhatian Anda dan tanda-nya adalah

Positif

2. Sinyal terlalu kecil. Tambah amplifier antara Anda

Sumber sinyal dan meteran dayanya. Offset diatur untuk

Peroleh amplifier, dan tanda-nya negatif.

3. Sinyal memiliki kehilangan (redaman) antara sinyal Anda

Beli dan meteran dayanya. Offset diatur untuk

Nilai redaman sinyal dan tanda-nya positif.

Tangkapan layar komputer Host:
