Modul drive motor RV8833 dapat langsung mengganti modul drive TB6612, dan pada dasarnya Pin kompatibel penuh.
Fitur perkenalan:
Ukuran: 18*21mm
Tegangan masuk: 2.7 V-1. 10.8 V
Arus output h-bridge tunggal: 1,5a, yang dapat mendorong 2 motor gigi DC.
Perlindungan arus berlebih bawaan, perlindungan hubungan arus pendek, pengunci tegangan bawah dan perlindungan terlalu panas. Dengan mode tidur konsumsi daya yang rendah.
Tujuan: dapat mendorong motor DC di bawah 1,5a dan motor stepper 4 kawat.

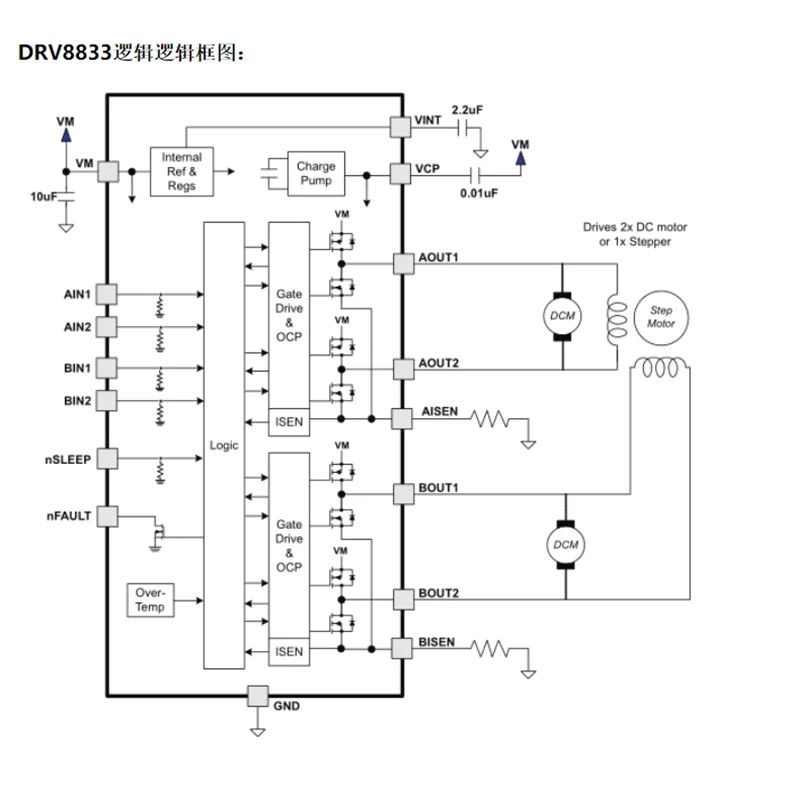

Deskripsi Pin:
ANI1: port kontrol input logika AO1, level 0-5V.
AIN2: port kontrol input logika AO2, level 0-5V.
BNI1: port kontrol input logika BO1, level 0-5V.
BIN2: port kontrol input logika BO2, level 0-5V.
AO1 dan AO2 adalah port keluaran h-bridge satu arah, yang terhubung ke dua pin motor DC.
BO1 dan BO2 adalah port output h-bridge 2 arah, yang terhubung ke dua pin motor langsung eksternal lainnya.
GND: dasar.
VM: Chip dan pin catu daya motor, rentang tegangan adalah 2.7 v-10.8 V.
STBY: CIP Grounded atau floating tidak bekerja, tidak ada output, terhubung ke 5V kerja; level 0-5V.
NC: kaki kosong
